标線逆反射測量儀(QD版)
型号:RP-12-Q

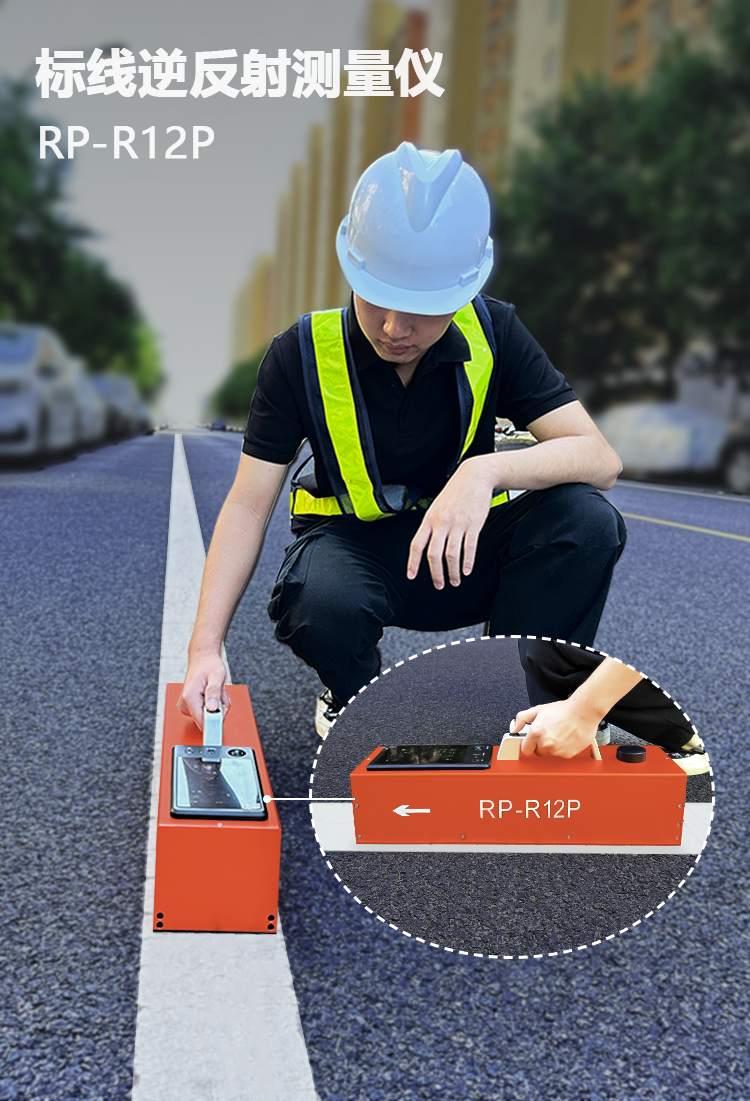

RP-12-Q型标線逆反射測量儀,由本公司研發生産,用來測量道路标線反光性能的專業測量儀器。測量的參數是标線的逆反射亮度系數R’或稱比亮度,單位:mcd·m-2·lx-1RP-12-Q型标線逆反射測量儀RL的幾何條件是模拟汽車夜間在公路上行駛時,汽車前照燈照射路面上的逆反射材料制作的标線,經其反射後,被駕駛室内的司機觀察到的亮度情況。該儀器操作簡單,量值可靠,既适用于實驗室環境,也可以用于現場測量。是生産,質量監督,工程施工,監理單位等測量路面标線逆反射性能的首選儀器。

産品詳情

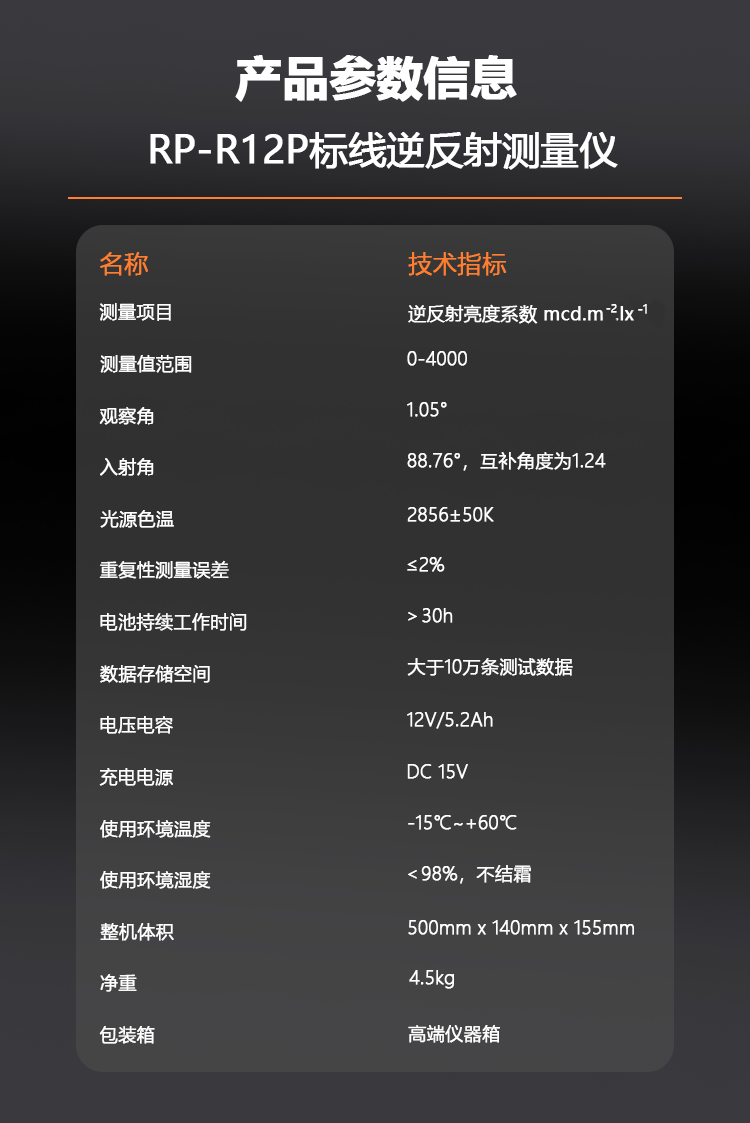

+技術參數:

1、RL觀測角α=1.05°,入射角β=88.76°,互補角度爲1.24°

2、Qd觀察角擴散: ±0.17°

3、RL光源色溫爲:2856±50K(CIE A光源)

4、Qd光源色溫爲:6500K

5、探測器爲矽二級管+V(λ)矯正器,經濾光器修正後符合CIE标準。

6、RL的測量值範圍:0~4000 mcd·m-2·lx-1

7、QD的測量值範圍:0~ 318 mcd·m-2·lx-1

8、電池連續工作時間>30小時

9、數據存儲:10萬條

10、屏幕:5寸電容觸摸屏

11、數據接口:USB

12、電池容量:锂電池  12V 5.2Ah

13、充電方式:220VAC 50HZ; DC15V

14、電源供應:锂電池

15、使用溫度:-15°C~+60°C

16、儲存溫度:-30°C~+60°C

17、操作濕度:0~98%,無結露

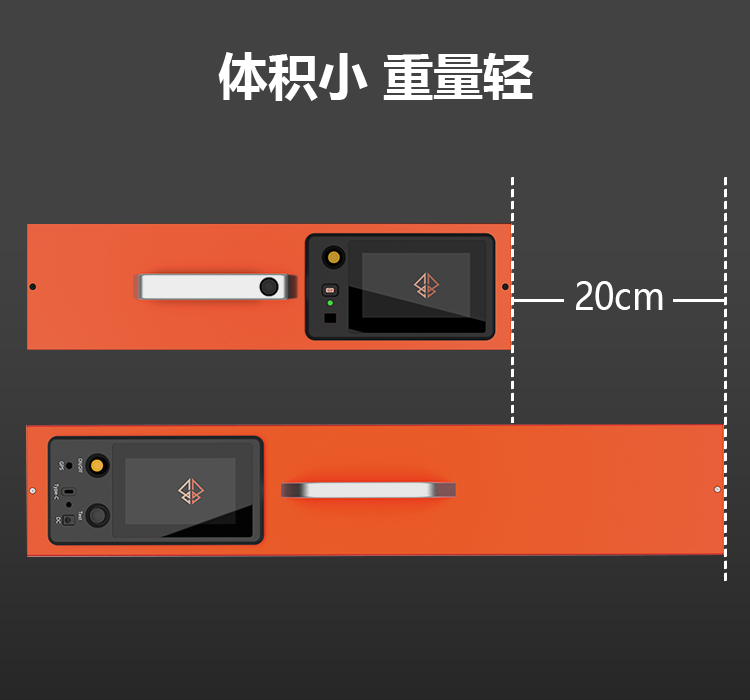

image.png18、體積(長X寬X高)

淨尺寸:700mmX140mmX140mm

含包裝尺寸:880mmx485mmX255mm

19、包裝箱: 高端儀器箱



+工作原理:

1、RP-12-Q型标線逆反射測量儀RL的幾何條件是模拟汽車夜間在公路上行駛時,汽車前照燈照射路面上的逆反射材料制作的标線,經其反射後,被駕駛室内的司機觀察到的亮度情況。其光路示意圖如下圖所示。



























前照燈的光軸與路面的法線(參考軸)之間的夾角稱爲入射角(β),規定爲88.76°,前照燈的光軸與逆反射光線之間的夾角稱爲觀測角(α),規定爲1.05°。光源、光學系統按照入射角β投向标線,測量窗口的尺寸爲200X95mm,從标線反射的光線按照1.05°的觀測角α,被探測器所接收,經信号處理、計算後得到測量值,并顯示出來,此值即爲逆反射系數RL的測量值。

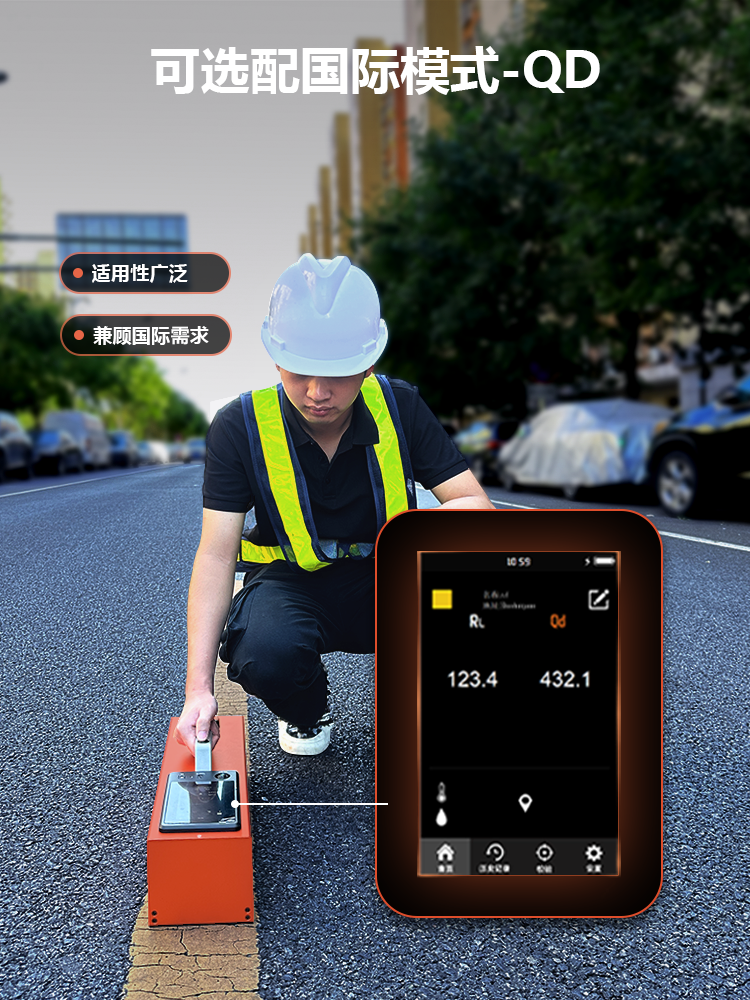

2、RP-12-Q型标線逆反射測量儀QD的幾何條件是模拟汽車晝間在公路上行駛時,自然光照射路面上的逆反射材料制作的标線,經其漫反射後,被駕駛室内的司機觀察到的亮度情況。自然光從标線漫反射的光被探測器所接收,經信号處理、計算後得到測量值,并顯示出來,此值即爲逆反射系數QD的測量值。

+充電方法:

本設備爲電池供電設備,并且采用可充電锂電池,在使用前請檢查電池電量,并根據使用情況适當充電。充電時,請使用本設備專用電源适配器爲設備充電,充電時電源指示燈爲紅色,充滿後指示燈變爲綠色。



+主界面:

開機後,經過10秒左右的開機LOGO後,進入主界面。通過電容觸摸屏完成部分操作。主界面分爲3大部分:頂部信息欄、設置欄和中間主顯示區域。頂部信息欄顯示的信息有:時間,電池電量狀态,藍牙,喇叭。  如下圖:



點擊      後進入當前測試樣件名稱編輯界面,輸入完成後點擊完成編輯,注意: 名稱長度不能大于10個漢字或20個英文字母。



+校準界面

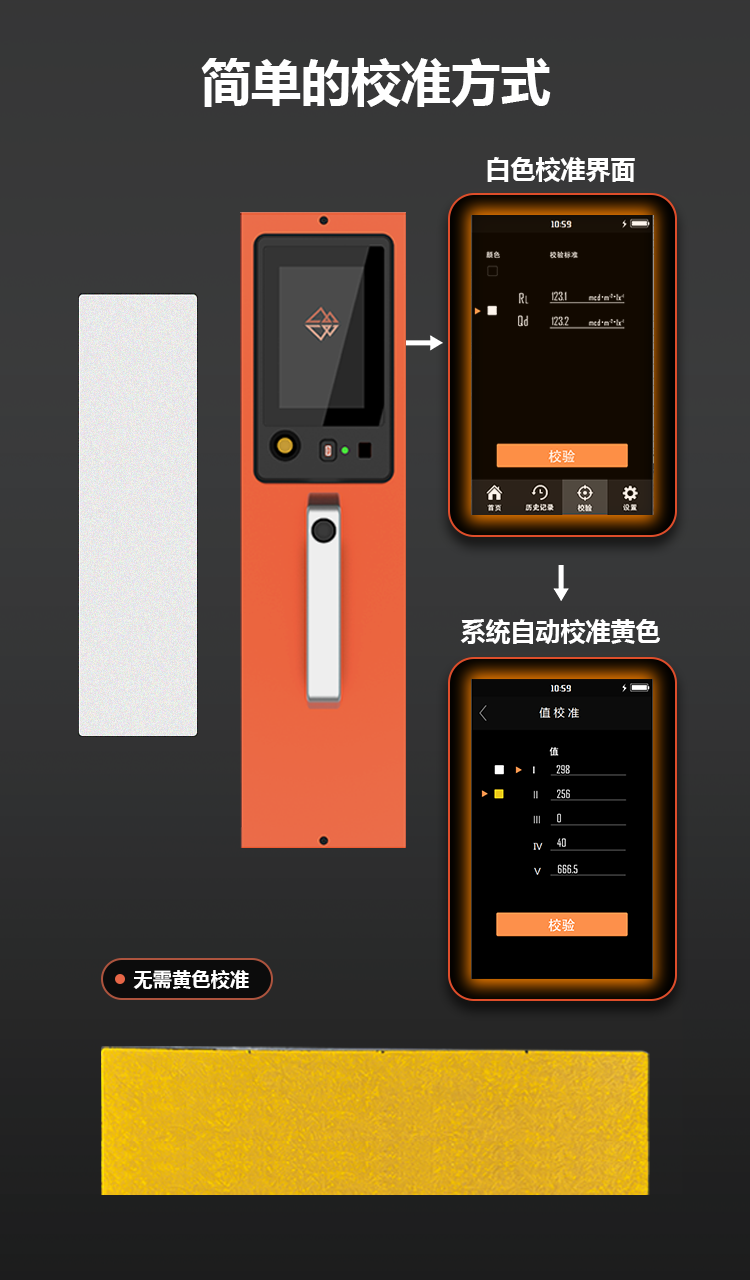

使用前需校準儀器,對每一個顔色進行校準,先校準黑色,其中白色需要輸入校準闆上所賦的逆反射亮度系數值。校準過程如下:


校準界面中最左側的箭頭表示當前選中的校準顔色, 點擊圖中顔色下方黑色或白色塊進行校驗,先校驗黑色再校驗白色, 黑色默認爲0, 點擊image.png,當待校驗顔色橙色條出現√,校驗成功;校驗白色時需要輸入校驗闆的标準數值,同理當待校驗顔色橙色條出現√,校驗成功.








校驗完成之後點擊首頁,按下黑色測試按鈕即可測量,屏幕上有兩個顔色的數據,上方的數據是RL值,下方的數據爲QD值。



+曆史記錄

首頁底部第二選項爲曆史記錄,點擊曆史記錄會出現之前測量的記錄,曆史記錄可删除,可打印。

1.可删除單條曆史記錄、整頁曆史記錄,以及所有曆史記錄。點擊

删除圖标  image.png   即可。



點擊即可打印(打印機使用詳見說明書第8頁)







+設置界面:

設置界面裏包括時間設置,語音播報,藍牙,GPS,語言和關于。

時間設置:點擊 ”+”  ”-” 修改時間;

語言設置:進入   image.png      界面,選擇中文或English

設置界面及其所有功能全部打開示意圖

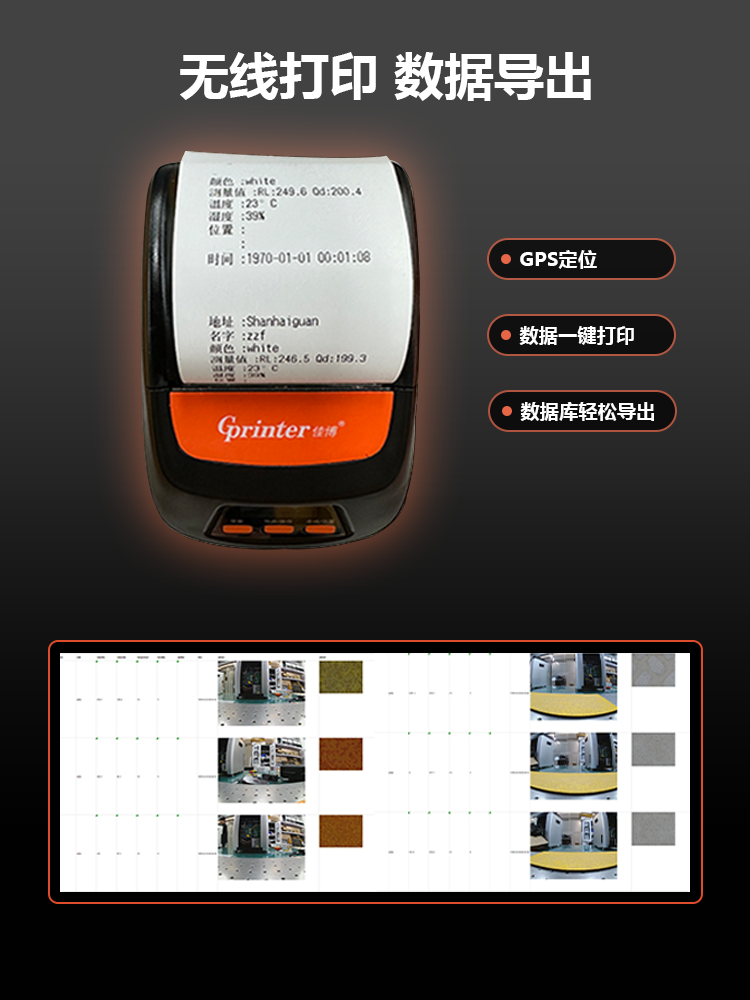

+藍牙打印機的使用

在主機開機情況下,點擊設置,将藍牙選項選定爲橙色,選定之後屏幕左上角會有藍牙圖标閃爍,image.png。長按藍牙打印機的開機鍵即可開機,關機方法相同, 藍牙打印機的“STATUS”指示燈常亮且主機屏幕的藍牙圖标不再閃爍,則連接成功,可選擇首頁的當前測量的數值,點擊主界面右側的打印機圖标 image.png 方可打印,也可打印曆史記錄的測試數據。

+數據導出功能

spacer.gif本機器測試數據自動保存至曆史記錄,數據是以Excel表格型式導出,第一步:用USB數據線連接到電腦,找到“設置”選項點擊進人,選擇 “關于”, 點擊數據線圖标 image.png 電腦上會彈出一個“U盤”圖标,image.png 打第二步:打開文件夾,選擇image.png并雙擊打開

第三步:選擇“db”開頭的文件并雙擊

第四步:“db”即是曆史數據,打開後可全部導出 或部分導出,根據需要選擇并新建文件名保存。

第五步:導出完成後會提示是否打開導出文件 。

第二步到第四部步見下圖:   嚴禁删除文件。
